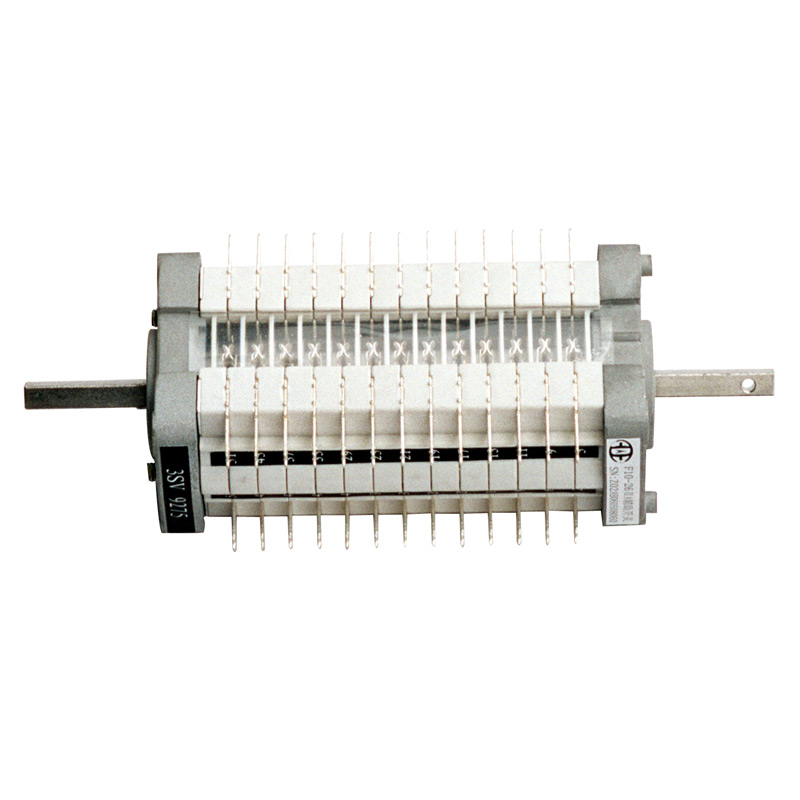

辅助开关F10-26

Description

F10系列辅助开关

特性:

  • 采用自力式平面滑动接触,动触头由两个触片组成,无固定间隙、无触头座,能使每对触头的接触压力一致。
  • 采用层叠式结构,触头数量可根据需要增减。
  • 体积小、结构简单、操作灵活、安全可靠。

执行标准:GB14048.5-2001

产品概述&应用领域

F10型系列辅助开关主要作为各种高压断路器、高压隔离开关电动操作机构控制回路中的分、合闸信号控制、联锁保护接点,也可作为转换开关、组合开关使用。

技术参数

额定电压

AC 220V/380V

DC 110V/220V

额定电流

10A

额定开断电流

AC-15

220V(相电压)
CosΦ=0.4

10A

DC-13

220V,T=20ms

3A

110V,T=20ms

6A

角度

转动角度

360°

工作角度

90°



闭合状态下开点电阻

≥1MΩ

工频耐压

AC2000V,1min

电(机)寿命

30000次

主轴尺寸

8mm×8mm

6mm×6mm

环境

海拔高度

≤3000m

温度

-40℃~+40℃

湿度

≤90%

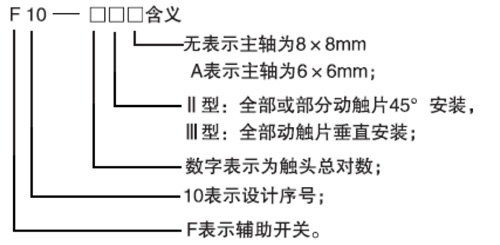

型号规格

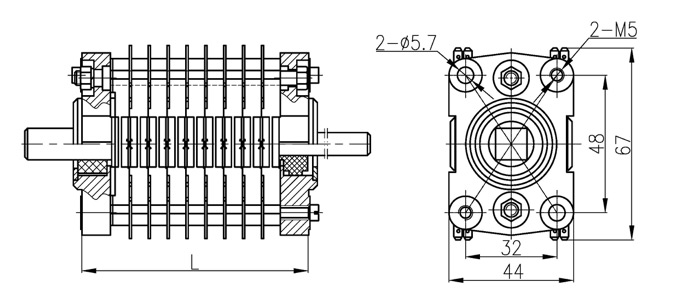

外形图、接线图、安装尺寸



型号 F10-4 F10-8 F10-12 F10-16 F10-26
触头数 2开2闭 4开4闭 6开6闭 8开8闭 13开13闭
长度(L) 47 61 75 89 124
